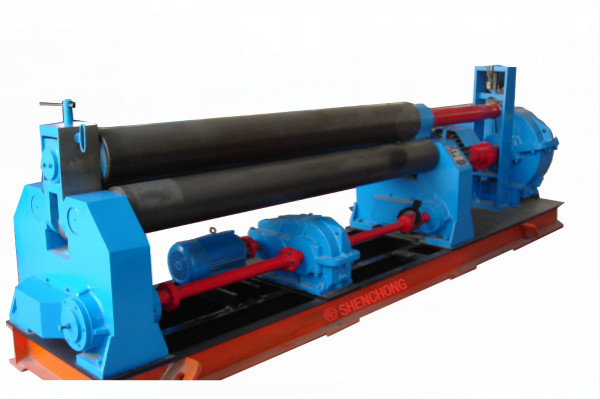

三辊卷板机是对板材进行连续点弯曲的塑形机床,可将金属板材卷成圆形、弧形和一定范围内的锥形工件。
(1) 上下辊:为卷板机的重要部件,材质为锻制优质碳素钢。
(2) 机架:分左右机架各一件,机架上装有下辊轴承。机架内部有方扣丝杆,丝杆上端与上辊两端轴承座相铰接。
(3) 减速机:采用zsy280硬齿面型减速机与垫高一同安装在槽钢底座上。
(4) 电气部分:全部安装在一个操纵箱内,便于操作。
(5) 卸料装置:装于减速机一侧用于卸料时平衡上辊;由油缸完成卸料与恢复。
(6) 底座:由型钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面,从而形成一个整体。
1、一般卷板机都能卷锥度不大(30度)的锥筒。卷制锥筒的要点是大、小端的线速度基本相同,由于上辊的线速度是相同的,所以要控制大端的线速度。如果有卷锥筒装置就更容易了。
2、把卷板机上面的管子一端抬高,把小锥面放在低端,卷制时不断移动大端,大端的进入速度要加快。在辊子的一段加一个旁轮卷锥装置。卷板机下辊两侧装两个锥筒,卷制的时候把小端靠在锥筒上,小端的板边就会倚着锥筒往里进。
辊子有一定斜度,在卷制时侧向力很大,需要加侧向减速挡轮,挡轮需要淬火处理。如果直径小、板子薄、卷筒长,可以把三辊做成圆锥的辊子,但所需的弧度要算好。
3、调节同步轴 配锥体装置。卷板机矫圆前,首先要去除筒体的直边,这个直边根据卷板机型号、类型不同长度不同,可以参照设备说明书确定。
